KV Cache Hit Ratio 修正模型：从直觉到统一公式

1. 问题：KV cache hit 后，prefill 计算量到底降了多少？

KV cache hit ratio（记为 $h$）是推理系统的关键指标。当 $h > 0$ 时，前缀部分的 KV 已经被缓存，prefill 只需要对 suffix token 做新计算。但不同类型的算子对 hit 的响应方式不同，不能简单地用 $(1 - h)$ 线性缩放。

本文用三张图，逐步拆解 hit 后 attention、FFN、端到端 TTFT/TPM 的缩放行为，最终给出一个统一修正模型。

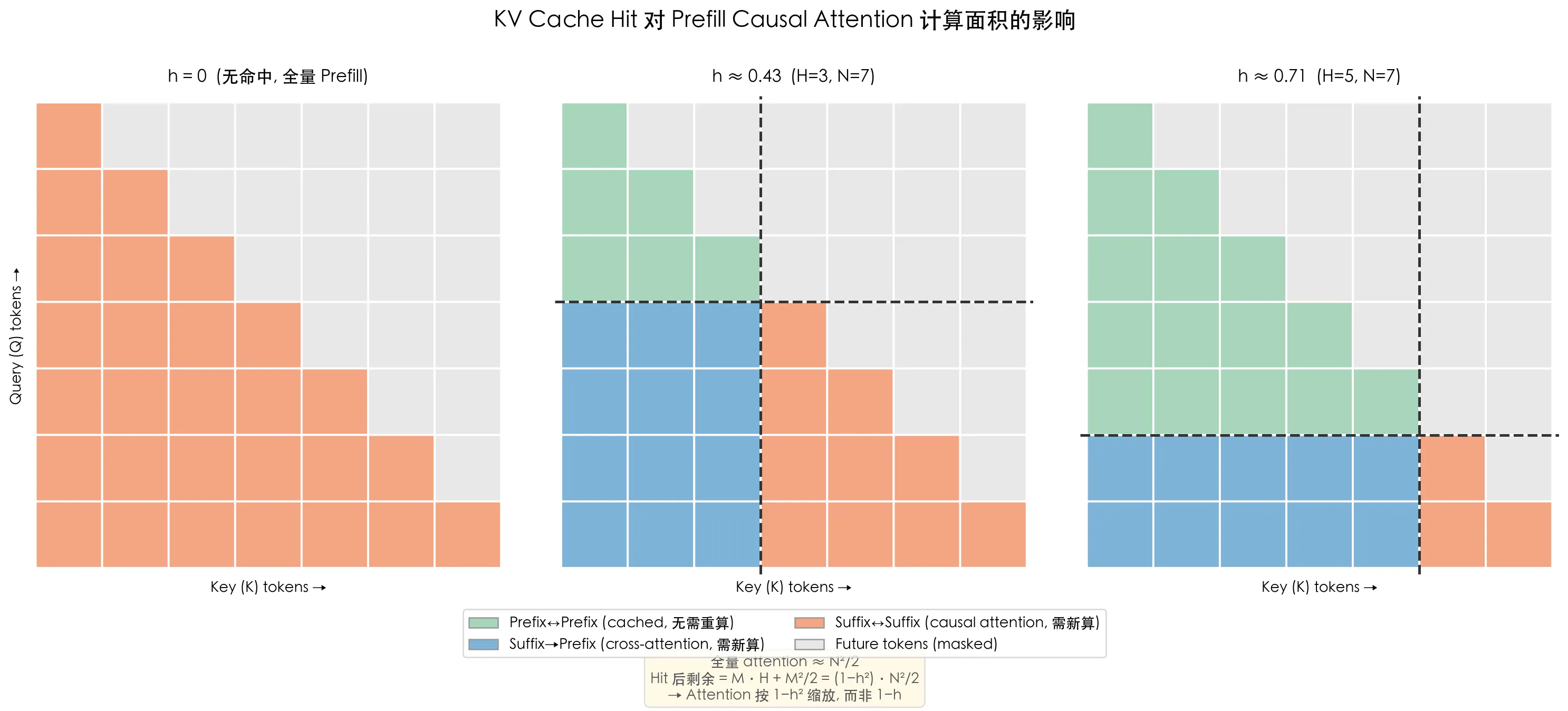

2. 图一：Attention 为什么按 $1 - h^2$ 缩放？

这张图解释的是 prefill causal attention 的二维 token 交互面积。

设总输入长度为 $N$，命中 prefix 长度为 $H = hN$，未命中 suffix 长度为 $M = (1-h)N$。0-hit 全量 prefill attention 的因果注意力区域约为 $N^2/2$。命中 prefix 后，prefix 内部的 attention 输出已经复用，不再重算；新计算只发生在 suffix token 上，它们既要 attend 到 cached prefix，也要 attend 到 suffix 内部：

$$\begin{aligned} W_{\text{hit}} &= M \cdot H + \frac{M^2}{2} \\[6pt] \frac{W_{\text{hit}}}{W_0} &= \frac{M \cdot H + M^2/2}{N^2/2} = 2h(1-h) + (1-h)^2 = 1 - h^2 \end{aligned}$$

直觉：即使只有 suffix token 需要新算，它们仍然要读取/关注 cached prefix，剩余 attention 区域是「去掉 prefix-prefix 区域」后的面积。所以 attention 不是按 miss token 数 $1-h$ 线性下降，而是按 $1-h^2$ 下降——下降得更慢，因为 suffix 还要”回头看” prefix。

这是可解释的一阶近似。如果 breakdown 能把 QKV/O projection 和真正的 FlashAttention 分开，projection 部分更接近 $1-h$ 线性缩放；把 attention bucket 作为整体处理时，$1-h^2$ 是合理的近似。

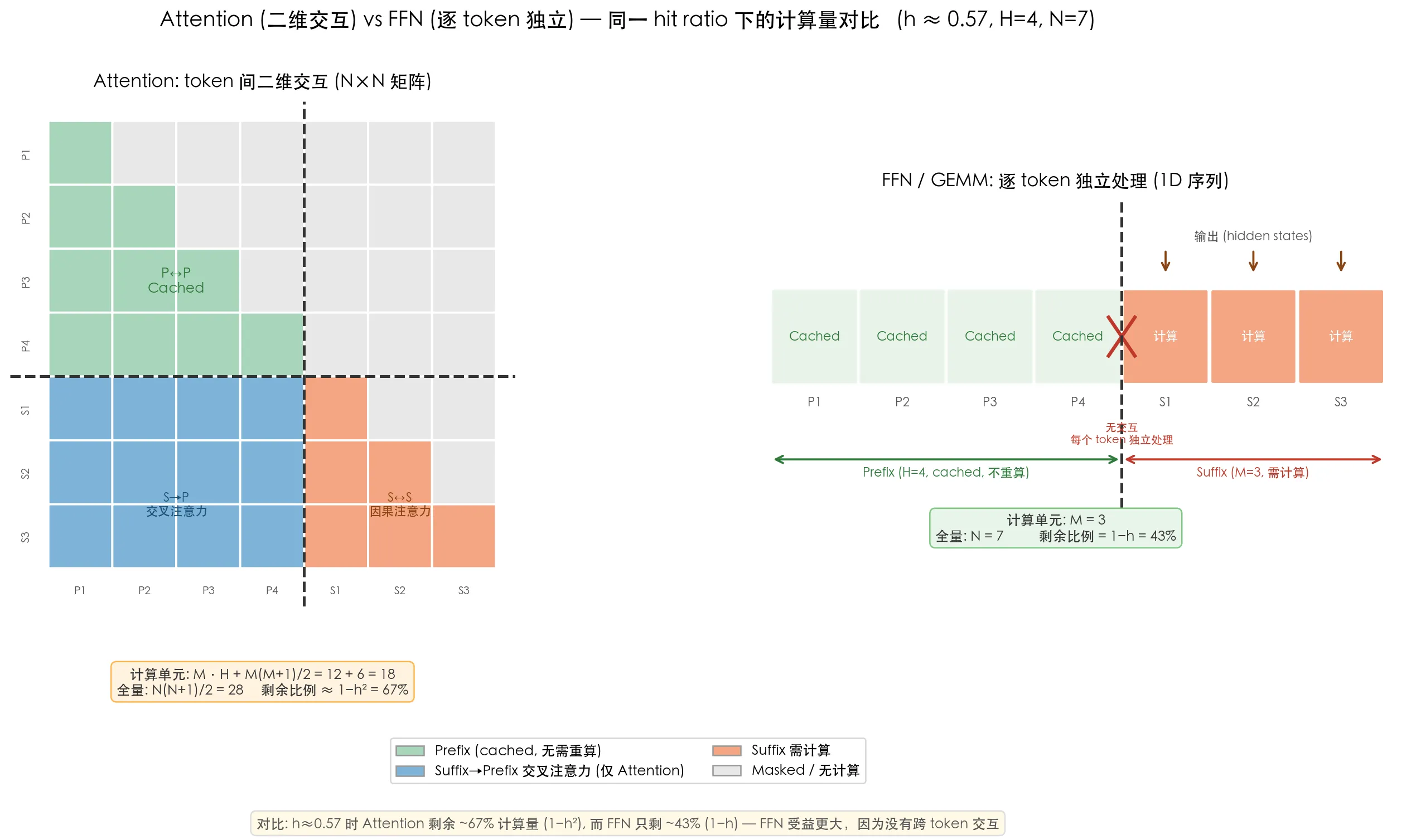

3. 图二：Attention vs FFN，谁受益更大？

这张图对比同一 hit ratio 下 attention 和 FFN/GEMM 的缩放差异：

算子	缩放函数	原因
Attention	$1 - h^2$	二维 token 交互面积，suffix 仍需 attend prefix
FFN / GEMM	$1 - h$	逐 token 独立处理（1D 序列），只需重算 suffix
Communication	$\approx 1$	dispatch/通信保守视作固定项

关键洞察：FFN/GEMM 按 $1-h$ 线性缩放，比 attention 的 $1-h^2$ 受益更大。也就是说，随着 hit ratio 提高，FFN 的计算量下降得更快，attention 反而成为越来越大的瓶颈。

这也解释了为什么高 hit ratio 场景下，优化注意力机制（FlashAttention、PagedAttention 等）比优化 FFN 更重要。

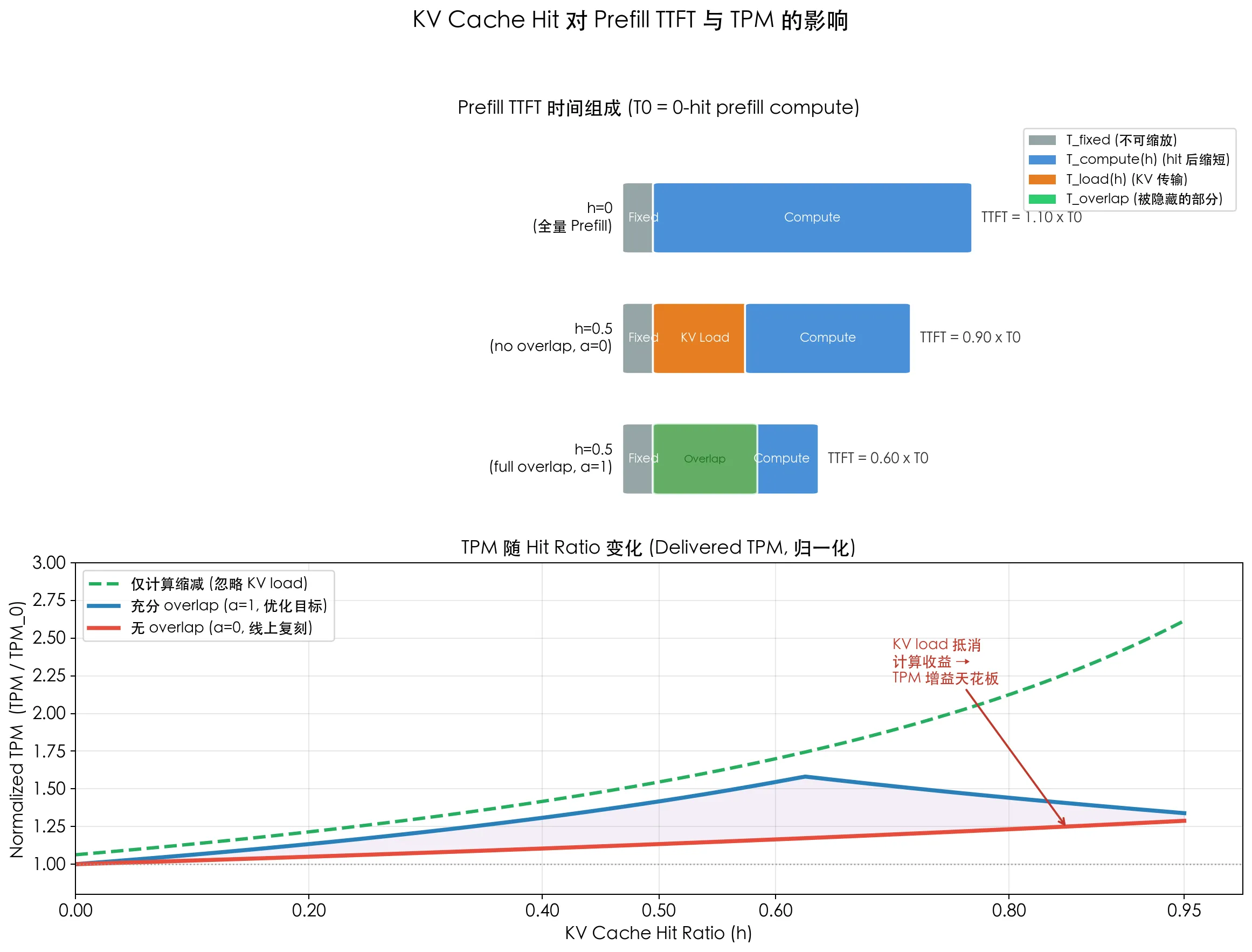

4. 图三：端到端 TTFT 与 TPM 的影响

这张图展示的是 hit ratio 对端到端 Time-To-First-Token（TTFT）和 Tokens-Per-Minute（TPM）的综合影响。

Hit 后有两个相反的趋势：

1. 计算量下降 → TTFT 降低 → TPM 提升
2. KV cache load 增加 → 需要从存储池/Host DRAM 经 PCIe 加载 KV 到 GPU HBM → TTFT 增加

统一模型把 TTFT 拆成三部分：

$$\begin{aligned} T_{\text{compute}}(h) &= T_{\text{attn},0} \cdot (1 - h^2) + T_{\text{ffn},0} \cdot (1 - h) \\[6pt] T_{\text{load}}(h) &= \frac{h \cdot N \cdot S_{\text{kv/gpu}}}{B_{\text{pcie/gpu}}} \\[6pt] T_{\text{overlap}}(h) &= \alpha \cdot \min\!\big(T_{\text{load}}(h),\; T_{\text{compute}}(h)\big) \\[6pt] \text{TTFT}(h) &= T_{\text{fixed}} + T_{\text{load}}(h) + T_{\text{compute}}(h) - T_{\text{overlap}}(h) \end{aligned}$$

其中：

• $T_{\text{compute}}(h)$：hit 后可变计算时间，attention 按 $1-h^2$、FFN 按 $1-h$ 缩放
• $T_{\text{load}}(h)$：KV cache 从 Host 经 PCIe 加载到 HBM 的时间，随 $h$ 线性增长
• $T_{\text{fixed}}$：不可缩放的固定开销（communication、dispatch、框架调度等）
• $T_{\text{overlap}}(h)$：KV load 和 miss-token compute 的重叠时间

$\alpha$（overlap ratio）是关键参数：

$\alpha$	含义	TTFT 公式
0	完全不重叠（线上现状/保守复刻）	$T_{\text{fixed}} + T_{\text{load}} + T_{\text{compute}}$
1	充分重叠（优化目标）	$T_{\text{fixed}} + \max(T_{\text{load}},\; T_{\text{compute}})$

5. 两种 TPM 口径

Hit ratio 修正后需要区分两种 TPM 口径：

口径	公式	用途
Delivered TPM	$(\text{ISL} + \text{OSL}) \times 60000 \,/\, t_{\text{chip}}$	经营、营收、对外交付 token。cached input 也算交付 token。
Physical TPM	$(\text{ISL} \times (1 - h) + \text{OSL}) \times 60000 \,/\, t_{\text{chip}}$	硬件实际消耗口径。cached input 不再重复计入 prefill 计算。

其中 $t_{\text{chip}} = t_{\text{prefill}}(h) + t_{\text{decode}}$。

端到端修正时必须保留 decode 项。高 OSL、decode 占比高的场景下，只修正 prefill 会明显高估整体 TPM 增益。

6. 统一模型：从简化到通用

6.1 轻量化一阶模型

如果缺少 trace/breakdown 细分，退化为：

$$\begin{aligned} T_{\text{compute}}(h) &= (1 - h) \cdot T_0 \\[4pt] \text{TTFT}(h) &= T_{\text{load}}(h) + (1 - h) \cdot T_0 \end{aligned}$$

进一步假设 KV load 和 compute 充分 overlap，得到：

$$\Theta(h) = \frac{\Theta_0}{\max(1 - h,\; \delta \cdot h)}$$

其中 $\delta = N \cdot S_{\text{kv}} / (B_{\text{pcie}} \cdot T_0)$ 是全量 KV load 时间与 0-hit prefill 时间的比值。这个公式简洁优美，明确表达了：KV cache hit 一方面减少计算，另一方面增加 KV load，最终产能不能按 $1/(1-h)$ 无限放大。

6.2 完整统一模型

有 trace/breakdown 时，保留分阶段缩放：

$$\begin{aligned} T_{\text{compute}}(h) &= T_{\text{attn},0} \cdot (1 - h^2) + T_{\text{ffn},0} \cdot (1 - h) + T_{\text{other},0} \cdot f_{\text{other}}(h) \\[6pt] T_{\text{load}}(h) &= \frac{h \cdot N \cdot S_{\text{kv/gpu}}}{B_{\text{pcie/gpu}}} \\[6pt] \text{TTFT}(h) &= T_{\text{fixed}} + T_{\text{load}}(h) + T_{\text{compute}}(h) - T_{\text{overlap}}(h) \end{aligned}$$

6.3 对比

维度	一阶模型	统一模型
计算侧	$(1-h) \cdot T_0$ 单线性	按 Attention / FFN / 通信分别缩放
KV load	$\delta \cdot h \cdot T_0$，隐含 overlap	显式 $T_{\text{load}}$ + 可控 overlap 参数
固定开销	无	$T_{\text{fixed}}$ 保留
端到端	只看 prefill	prefill + decode chip-time
口径	容易混淆	Delivered / Physical 双口径

7. KV cache load 大小

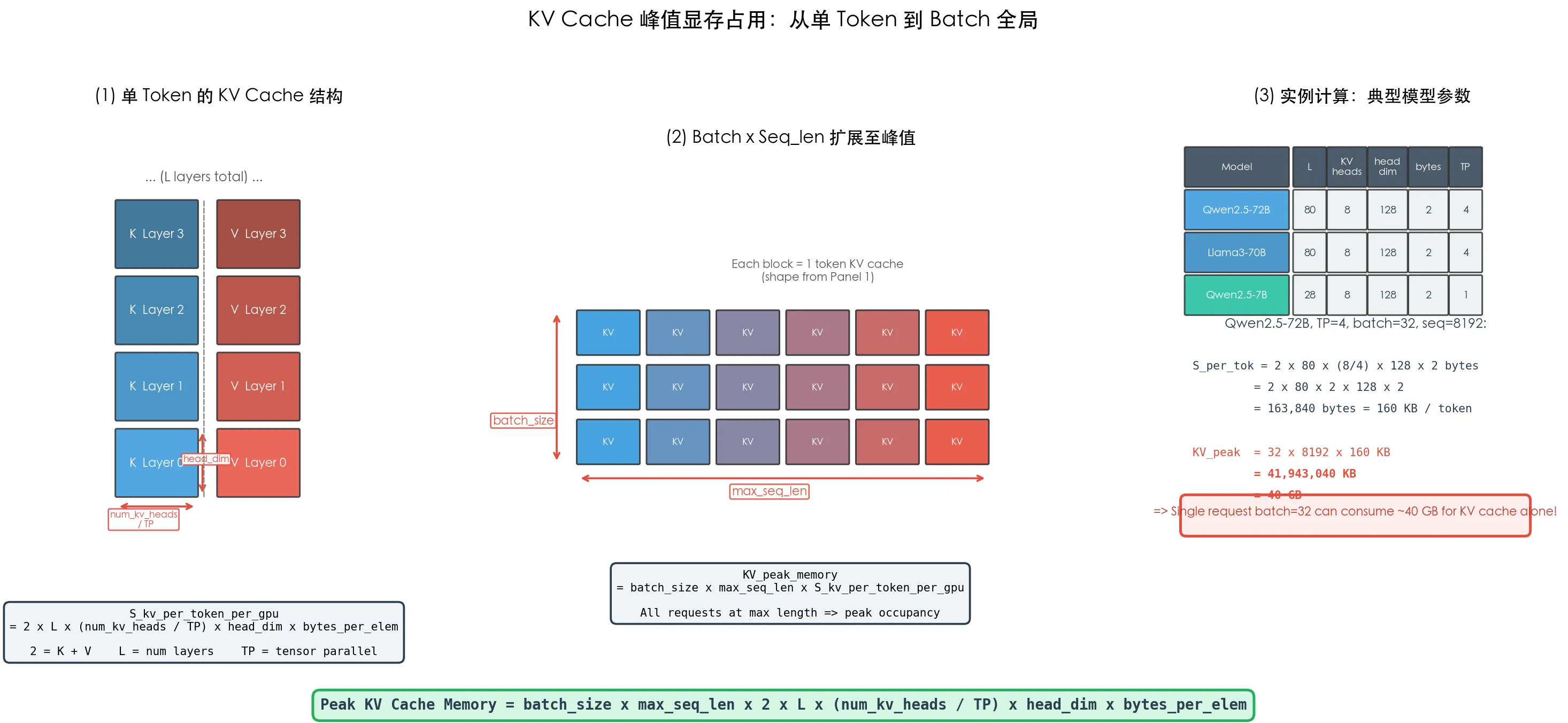

7.1 峰值显存占用

KV cache 的峰值显存占用由三个维度共同决定：

$$M_{\text{KV}}^{\text{peak}} = B \cdot N_{\max} \cdot S_{\text{kv/tok/gpu}}$$

其中每 token 每卡的 KV cache 大小为：

$$S_{\text{kv/tok/gpu}} = 2 \cdot L \cdot \frac{n_{\text{kv\_heads}}}{n_{\text{tp}}} \cdot d_{\text{head}} \cdot b_{\text{elem}}$$

• 2：K 和 V 两份缓存
• $L$：模型层数
• $n_{\text{kv\_heads}} / n_{\text{tp}}$：GQA/MQA 下每卡分到的 KV head 数（$n_{\text{tp}}$ 为 tensor parallel 分片数）
• $d_{\text{head}}$：每个 attention head 的维度
• $b_{\text{elem}}$：精度字节数（FP16/BF16 = 2，FP8 = 1）

峰值出现在所有 batch 中的 request 同时达到 $N_{\max}$ 时。以 Qwen2.5-72B（$n_{\text{tp}}=4$）为例：

$$\begin{aligned} S_{\text{per\_tok}} &= 2 \times 80 \times \frac{8}{4} \times 128 \times 2 = 163{,}840 \;\text{bytes} = 160 \;\text{KB/token} \\[6pt] M_{\text{KV}}^{\text{peak}} &= 32 \times 8192 \times 160 \;\text{KB} \approx 40 \;\text{GB} \end{aligned}$$

这意味着在 batch_size=32、seq_len=8192 的配置下，仅 KV cache 就需要约 40 GB 显存——这还没算模型权重和 activation。这也是为什么 KV cache 管理（PagedAttention、prefix caching、offload 等）是大模型推理的核心挑战之一。

7.2 PCIe 加载带宽

每 token KV cache 大小按每卡 shard 口径计算：

$$S_{\text{kv/gpu}} = 2 \cdot L \cdot n_{\text{kv\_heads/gpu}} \cdot d_{\text{head}} \cdot b_{\text{elem}}$$

其中 $2$ 是 K 和 V，$L$ 是层数，$n_{\text{kv\_heads/gpu}} = n_{\text{kv\_heads}} / n_{\text{tp}}$。

必须强调 per_gpu：TP 并行把 KV heads 按 shard 分到不同 GPU，单卡只加载本卡 shard。如果直接用全模型 KV 大小除以单卡 PCIe 带宽，会把 $T_{\text{load}}$ 高估约 $n_{\text{tp}}$ 倍。

PCIe 有效带宽建议值：

PCIe 规格	建议有效带宽
Gen4 x16	25 GB/s
Gen5 x16	50 GB/s

8. 从一个 hit 修正到另一个 hit

实际场景中经常不是从 0-hit 开始，而是「压测实际 hit 为 $h_{\text{measured}}$，线上目标 hit 为 $h_{\text{target}}$」。此时按同一模型做相对修正：

$$\begin{aligned} P(h) &= t_{\text{prefill}} \text{ at hit } h \\ D &= t_{\text{decode}} \quad \text{（不随 prefill hit 变化）} \\ C(h) &= P(h) + D \\[6pt] \text{TPM}_{\text{delivered}}^{\text{target}} &= \text{TPM}_{\text{delivered}}^{\text{measured}} \times \frac{C(h_{\text{measured}})}{C(h_{\text{target}})} \end{aligned}$$

如果只需要 Physical TPM：

$$\text{TPM}_{\text{physical}}^{\text{target}} = \text{TPM}_{\text{delivered}}^{\text{target}} \times \frac{\text{ISL} \cdot (1 - h_{\text{target}}) + \text{OSL}}{\text{ISL} + \text{OSL}}$$

9. 一句话总结

KV cache hit 修正以 prefill chip-time 为核心：计算侧按 trace/阶段模型随 hit 缩短（attention 按 $1-h^2$，FFN 按 $1-h$），KV load 侧按 hit 增长并显式进入 TTFT，再通过 overlap ratio 描述传输和计算的重叠程度。最终和 decode chip-time 组合得到 Delivered TPM 与 Physical TPM。
